MS3.14 - LA PIVOTANTE
C'est la seule ouverture de la maison que l'on touche. Une porte d'entrée se pousse, s'ouvre en grand, se referme derrière soi et c'est à ce geste-là qu'on juge une construction.
La MS3.14 le rend sans effort : l'axe est déporté, le pivot reprend tout le poids, et il ne reste dans le mur que quarante millimètres de cadre.
Six cents kilos qui tournent d'un doigt
Fabriqué et assemblé à Cannes, France

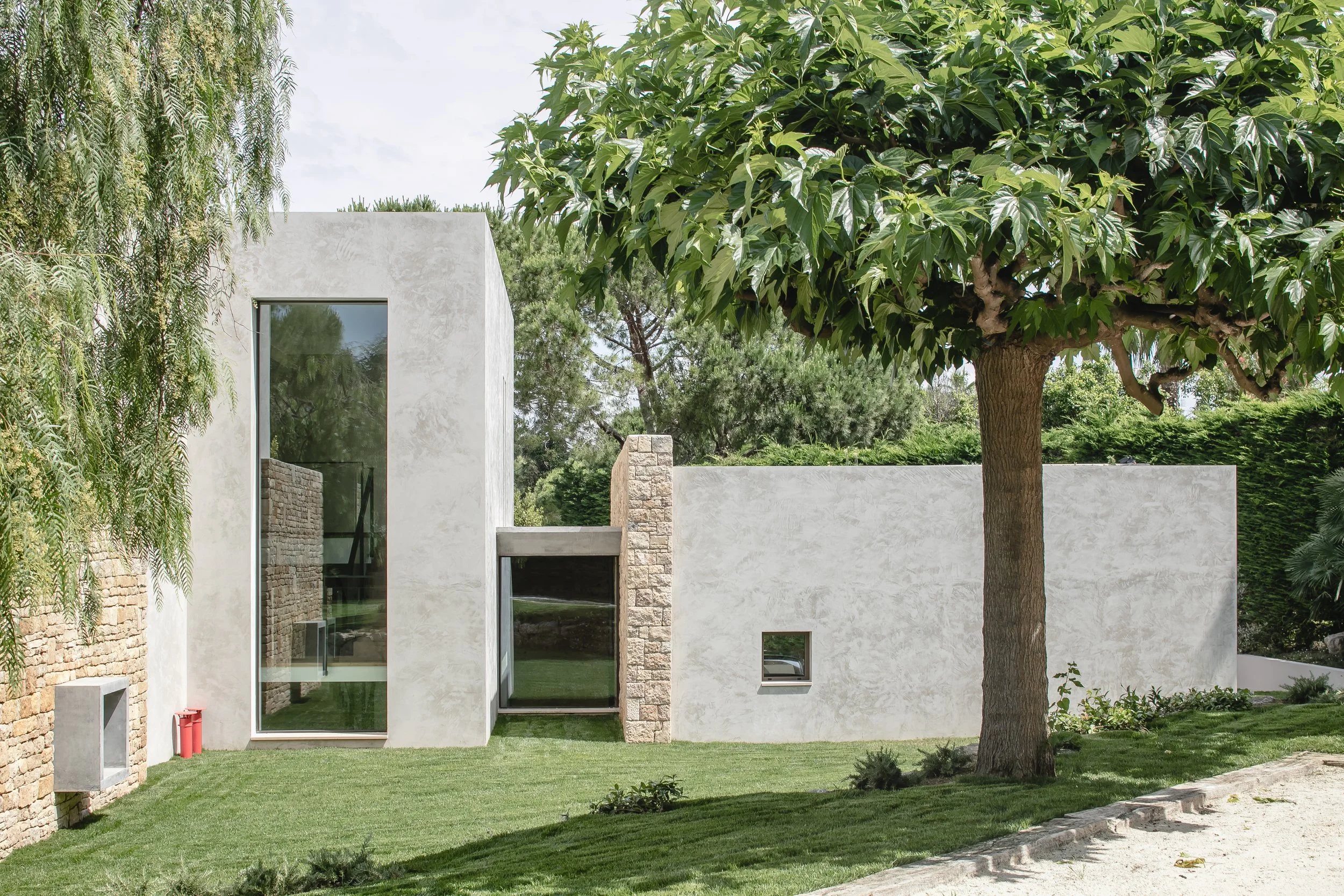

Villa Fidji : Architecte : Caprini & Pellerin Photographe : Cafeine Thomas De Bruyne
L'ESSENTIEL
Quatre choses à savoir
Le dormant est encastré
Il disparaît dans la maçonnerie. Ne restent que des faces vues de 40 mm, l'épaisseur d'un livre de poche, autour de deux mètres de verre.
L'axe est central ou déporté
Déporté, il ouvre une entrée qui se remarque. Central, il partage l'ouverture en deux et fait pivoter un vantail de part et d'autre.
Jusqu'à 600 kg par vantail
C'est le pivot qui reprend le poids, pas des paumelles. Un vantail lourd tourne d'un doigt, et il ne se déforme pas dans le temps.
La sécurité ne se voit pas
Serrure multipoints à commande électrique et contrôle d'accès logés dans l'ombre du cadre. Rien ne dépasse, rien ne se rapporte.
LES COUPES
Six cents kilos qui tournent d'un doigt
Le particularisme de la MS3.14 tient au dormant : il est entièrement encastré dans la maçonnerie, et il n'en reste que quarante millimètres de face vue autour du vantail. Le pivot bas, lui, se loge dans la dalle.
C'est la seule pièce de la porte que personne ne verra jamais, et c'est celle qui décide de tout. Ce qui se joue avant : la réservation du pivot et la planéité du sol fini, arrêtées l'une et l'autre avant le coulage.
Coupe verticale, du sol fini au linteau. Le pivot bas se loge dans la dalle : la réservation se dessine avant le coulage.
Coupe horizontale au droit du pivot. Le dormant est noyé dans la maçonnerie ; seules les faces vues de 40 mm restent apparentes.
CONFIGURATIONS
Ce que la MS3.14 permet
Hauteur maximale
Selon étude
Faces vues
40mm
Largeur maximale
Selon étude
Uw
1,4 W/m².K
Poids maximal par vantail
600 kg
Classement AEV
A4 E7A VB3
Ug 1,0 · Une porte pivotante demande un sol parfaitement plan : tout est dans la mise en œuvre
Pivotante 1 vantail
Pivotante 2 vantaux
